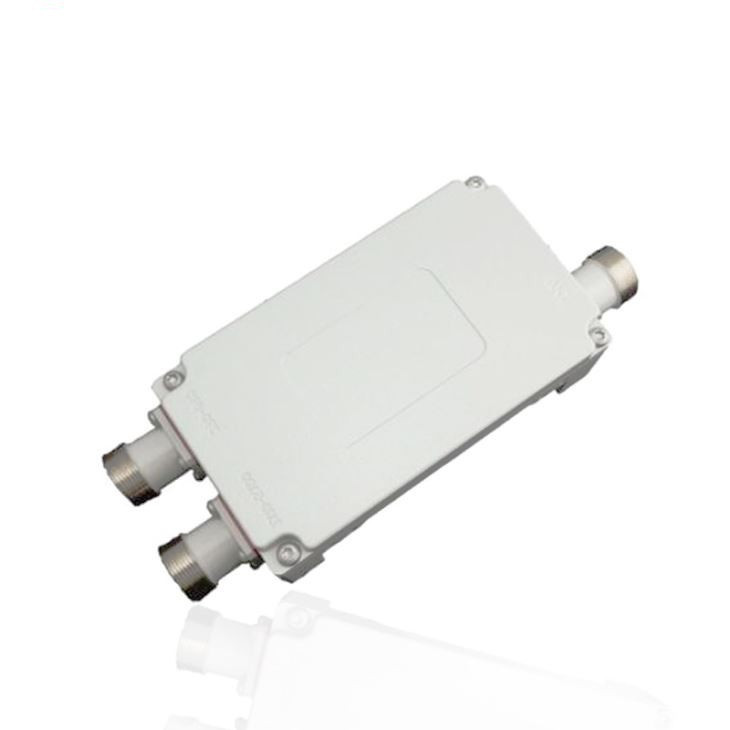

Двухсторонний диплексер-комбайнер является важным компонентом широкого спектра телекоммуникационных систем, в том числе используемых в беспроводной, спутниковой и сотовой связи. Это устройство позволяет объединять или разделять два отдельных частотных диапазона с минимальными потерями сигнала, что делает его идеальным решением для различного коммуникационного оборудования.

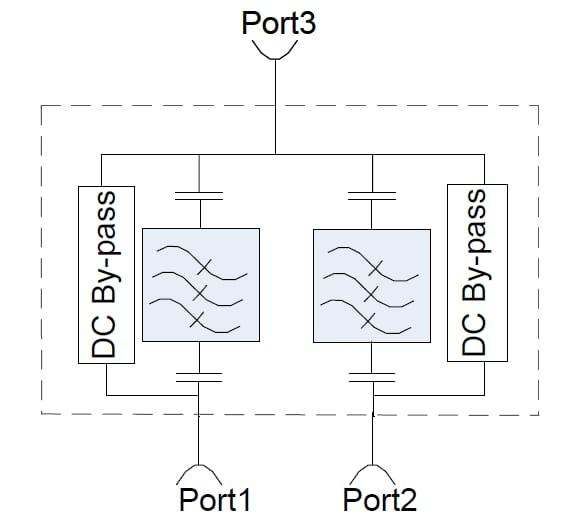

Диплексер-комбайнер работает с использованием пассивных методов фильтрации для разделения или объединения сигналов в двух отдельных частотных диапазонах. Входной и выходной порты устройства рассчитаны на работу с разными частотными диапазонами, гарантируя, что каждый диапазон получает правильный сигнал без помех. Комбайнер является важнейшим компонентом, обеспечивающим целостность сигнала и предотвращающим интерференцию между различными частотными диапазонами в одной системе.
Одним из ключевых преимуществ использования двухстороннего диплексерного сумматора является возможность объединения или разделения сигналов с минимальными потерями сигнала. Это особенно важно в системах беспроводной связи, где уровень сигнала может быть снижен из-за помех или расстояния. Использование диплексерного сумматора позволяет улучшить качество сигнала и увеличить его мощность, что позволяет увеличить расстояние передачи и повысить общую производительность.
Двухсторонние диплексерные комбинаторы также известны своей надежностью и долговечностью. Эти устройства часто используются в жестких условиях, где они подвергаются воздействию экстремальных температур, влаги и электромагнитных помех. Для обеспечения долговременной работы они обычно разрабатываются таким образом, чтобы выдерживать эти условия, что делает их идеальными для использования в уличных условиях или внутри помещений.
Frequency Range
|
Port1: 380-960MHz
Port2: 1710-2700MHz
|
Insertion Loss
|
≤0.4dB
|
Return Loss / VSWR
|
≤-19dB / 1.25
|
Isolation
|
≥80dB
|
Impedance
|
50Ω
|
Input Power
|
≤ 300W(avg.)
|
PIM (IM3)
|
≤ -155dBc @ 2×20W
|
DC/AISG
|
By-pass(max.3000mA)
|
|
Lightning Protection
|
3KA; 10/350us pulse
|
Operating Temperature
|
-20℃ to +60℃
|
Environment Humidity
|
5% to 95%
|
Application
|
Indoor or outdoor, IP67
|
|
Connectors
|
3pcs Din-Female(long neck)-Single unit
|
Weight Single unit
|
1.3Kg/Double unit: 2.7Kg
|

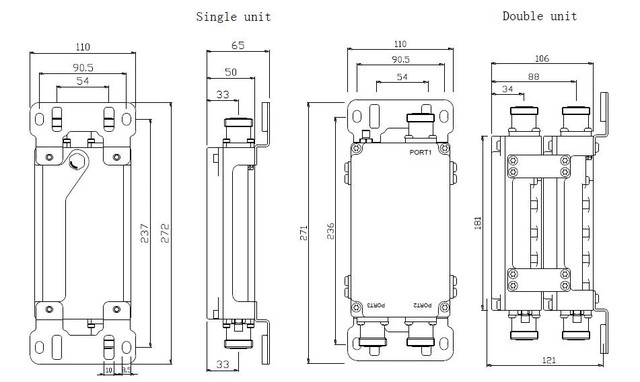

Dimensions
|
Single unit: 271*110*65mm
|
|
