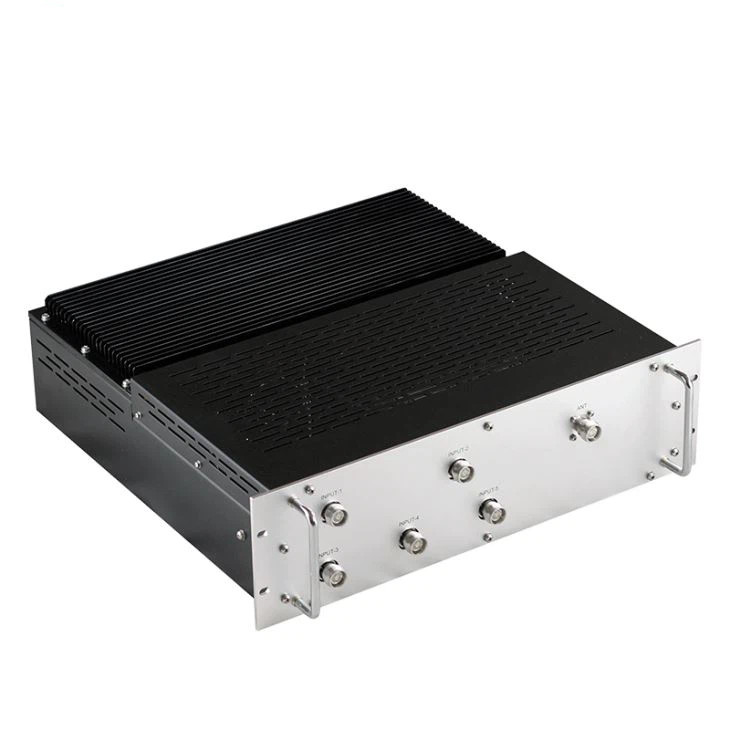

Гибридный комбайнер 5in 1out Hybrid Coupler 698-2700MHz DIN Female
- Под заказ
- Код: HC51-0727-DINFi
Отправка с 29 ноября 2025Цену уточняйте
Гибридный комбайнер модели HC51-0727-DINFi
Диапазон поддерживаемых частот 698-2700 MHz, DIN Female / DIN Female.
Гибридный комбайнер 5-In 1-Out - это устройство, в котором используются высококачественные материалы и передовые технологии производства для объединения нескольких сигналов в один выходной сигнал без каких-либо потерь или ухудшения качества. Данный комбайнер разработан для обеспечения максимальной эффективности и надежности в различных системах, таких как радиочастотные и микроволновые системы, спутниковая связь, сотовые сети и т. д.
Благодаря способности объединять пять или более входных сигналов и создавать один выходной сигнал, гибридный соединитель 5-In 1-Out является важным компонентом в любой сложной системе связи. Комбайнер способен работать с высокими уровнями входной мощности и поддерживает высокий уровень изоляции между входным и выходным портами для предотвращения любых помех или потери сигнала.
Гибридный комбайнер 5-in 1-out - это особый тип соединителя, который позволяет объединить пять сигналов в один исходный порт. Этот тип соединителя обычно используется в системах сотовой связи, где необходимо объединить несколько сигналов и передать их через одну антенну без помех.
Гибридный соединитель состоит из четырех портов и матрицы сопряжения. Соединительная матрица отвечает за разделение входных сигналов и их объединение в выходной сигнал без каких-либо помех. Для достижения оптимальных результатов матрица сопряжения должна быть спроектирована с правильными значениями импеданса для конкретного применения.
Гибридная соединительная матрица 5-in 1-out имеет множество преимуществ перед другими методами распределения сигнала. Он позволяет комбинировать несколько сигналов без потери уровня сигнала и устраняет помехи, которые могут возникнуть при передаче нескольких сигналов через одну антенну.
Техническая спецификация:
|
Frequency Range |
698-2700MHz |
|
Insertion Loss |
≤3.1dB |
|
Return Loss / VSWR |
≤1.2 |
|
Isolation |
≥30dB |
|
Impedance |
50Ω |
|
Input Power |
≤ 100W / Input port (Continuous wave) |
|
PIM (IM3) |
≤ -150dBc @ 2×20W |
|
DC/AISG |
By-pass(max.3000mA) |
|
Lightning Protection |
3KA; 10/350us pulse |
|
Operating Temperature |
-20℃ to +60℃ |
|
Environment Humidity |
5% to 95% |
|
Application |
Indoor or outdoor, IP65 |
|
Material |
Cavity: Aluminum silver-plated; Connector: Copper |
|
Weight Single unit |
5Kg |
| Основные | |
|---|---|
| Производитель | CenRF |
| Страна производитель | Китай |
| Состояние | Новое |
| Минимальный диапазон частот | 698 МГц |
| Максимальный диапазон частот | 2700 МГц |
| Пользовательские характеристики | |
| Тип ВЧ соединителей | DIN-Female |
- Цена: Цену уточняйте
