Encom - телекоммуникационные решения телефонной и сотовой связи.
CS416 плата расширения к IP АТС eMG80

CS416 плата расширения к IP АТС eMG80

  • В наличии
  • Код: eMG80

108 900 Тг.

CS416 плата расширения к IP АТС eMG80
CS416 плата расширения к IP АТС eMG80В наличии
108 900 Тг.
Купить
+7777227-95-54
  • +7701991-83-91
  • +7717246-64-22
Купить
+7777227-95-54
  • +7701991-83-91
  • +7717246-64-22
  • Адрес и контакты

Интерфейсная плата CS416 для IP АТС eMG80

4 порта аналоговых соединительных линий и 16 портов аналоговых телефонов

Предназначена для расширения емкости IP АТС eMG80 городскими линиями и аналоговыми телефонами.



IP АТС eMG80 - плата расширения CS416
Характеристики платы
  • 4 порта аналоговых соединительных линий
  • 16 портов аналоговых телефонов (SLT) (из них 8 портов на дочерней плате SLU8).
  • Подача питания на телефоны: 48 Вольт DC.
  • Защита от перенапряжения и перегрузки по току.
  • Контроль перегрева (SLIC temperature 165°C) и автоматическое отключение порта.
  • Вызывное напряжение - частота: 25Hz, амплитуда: 65Vrms.
  • Функция мониторинга линий на обрыв и короткое замыкание.

Правила установки платы и подключения к ней линий   см. здесь

В качестве внутренних абонентов можно подключать любые телефонные аппараты с тональным набором, например, аналоговый телефон Panasonic KX-TS2350.

    Посмотреть другие платы к IP АТС eMG80

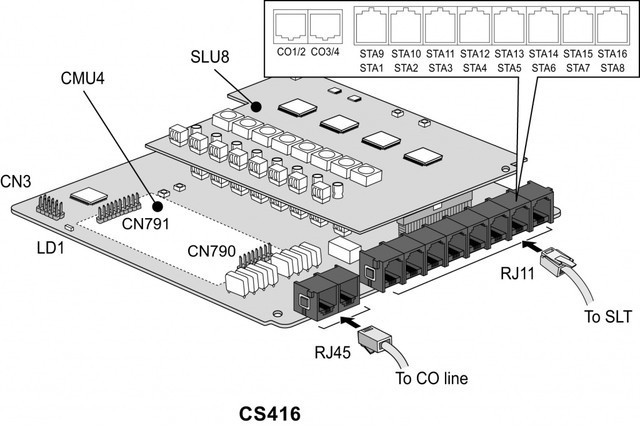

Коннекторы и модульные разъемы на интерфейсной плате CS416

Разъем

Функции

Примечание

CN2

Для подключения к разъему CN1 первой интерфейсной платы

70 контактов

CN3

Разъем CPLD JTAG для будущих разработок

10 контактов

CN790 и CN791

Для установки модуля MG-CMU4

8 и 10 контактов

MJ1-1 и MJ1-2

Аналоговые СЛ (CO1 и CO2)

разъемы RJ45

Аналоговые СЛ (CO3 и CO4)

MJ2

16 портов SLT-телефонов

разъемы RJ11



Светодиодные индикаторы на интерфейсной плате CS416

Индикатор

Цвет

Описание

LD1

Синий

Состояние абонентского порта

Светится ― Абонентский порт используется

Выключен ― Абонентский порт в состоянии ожидания

Характеристики
Основные атрибуты
Страна производительТаиланд
Производитель  Ericsson-LG
ТипПлата расширения
Совместимость с базовыми блоками АТСeMG80 модель АТС
Дополнительные характеристики
Городские аналоговые линии4
Внутренние аналоговые линии16
Информация для заказа
  • Цена: 108 900 Тг.
