PRIU плата 1 порта интерфейса ISDN PRI / E1 ― 30 каналов
Предназначена для подключения 1 потока ISDN PRI к IP АТС eMG80
Спецификации интерфейса соответствуют рекомендациям ITU-Т G.704, G.703 и G.823. Плата PRIU использует формат кадра CEPT, состоящего из 32 8-битных тайм-слотов с суммарной скоростью передачи данных 2,048 МГц. Тайм-слот TS0 используется для синхронизации циклов, тайм-слот TS16 используется в качестве канала сигнализации (D-канал). Остальные 30 тайм-слотов доступны в качестве разговорных каналов (B-каналы).
Плата PRIU обеспечивает выделение сигнала тактовой частоты из цифрового потока подключенной к ней линии. Выделенный тактовый сигнал передается в схему PLL на материнской плате MBU и используется в качестве внешнего источника синхронизации системы. Интерфейсная плата PRIU может работать как в режиме TE (режим терминального устройства), так и в режиме NT (режим сетевого устройства).
Назначение режима TE или NT производится при программировании системы.
Двухсекционный DIP-переключатель определяет тип схемы интерфейса: PRI или E1.
Плата PRIU в режиме E1 поддерживает импульсный набор, тональный набор (DTMF) и сигнализацию MFC-R2 (на основе Рекомендации ITU-T Q.440-480).

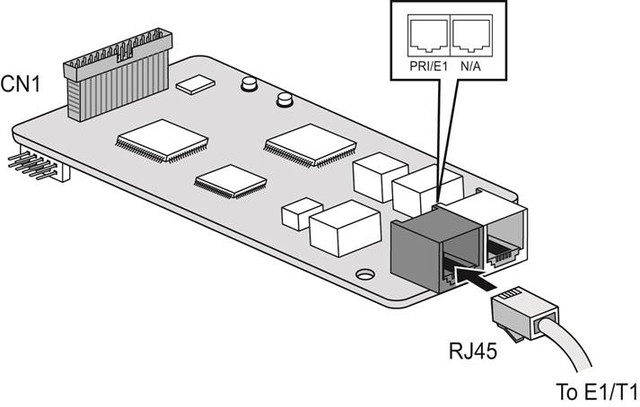

Коннекторы и модульные разъемы.
Разъем |
Функции |
Примечание |
CN1 |
Для подключения к разъему CN2 на материнской плате MBUI или MBUID |
40 контактов |
MJ1 |
Линия PRI или E1R2 |
RJ45 |
|
Назначение контактов на разъеме RJ45 при подключении ISDN PRI к плате PRIB
Требования к электропитанию модуля PRIM
DIP-переключатель.
Переключатель |
Функция |
Режим работы |
Примечание |
|
ON (ВКЛ) |
OFF (ВЫКЛ) |
|||
SW1-1 |
Режим E1R2 или PRI |
E1R2 |
PRI |
По умолчанию ― OFF (ВЫКЛ) |
SW1-2 |
Зарезервировано |
- |
(*) При установке плат существуют ограничения и определенные правила.
Рекомендуем Вам проконсультироваться у нашего специалиста.
Основные атрибуты | |
---|---|
Совместимость с базовыми блоками АТС | модель eMG80, базовый блок |
Производитель | Ericsson-LG |
Тип | Плата расширения |
Страна производитель | Таиланд |
Пользовательские характеристики | |
Унифицированные коммуникации | да |
Линии ISDN PRI | 1 |
- Цена: Цену уточняйте
