PRIB – плата интерфейса ISDN PRI
- Нет в наличии
- Код: eMG800-PRIB
Цену уточняйте
Интерфейс первичного уровня — стандартный интерфейс сети ISDN, способствующий подключению станций мини-АТС к широкополосным магистралям, связывающим местные и центральные телеком-АТС или сетевые коммутаторы.
Первичный интерфейс ISDN PRI является одним из стандартов подключения офисов к телефонной сети общего пользования (ТФОП) и состоит из различного числа каналов в зависимости от страны.
В Казахстане и Средней Азии принятое количество каналов равно 30B (30 разговорных каналов) + 2D (2 канала передачи данных со скоростью передачи данных = 2.048 Mbps). Каналы с 1 по 15 и с 17 по 31 используются для передачи речевых сигналов, 16 канал ― канал с сигнальной информацией, 0 ― канал синхронизации.
Один интерфейс ISDN PRI организует для IP АТС 30 двунаправленных равноценных разговорных каналов.
Примечание
По статистики, из всех абонентов крупных предприятий в обычных условиях одновременно разговаривает только их пятая часть, а следовательно, одна линия ISDN PRI может обслуживать до 150-ти городских номеров.
Описание сигнальных индикаторов на лицевой стороне платы iPECS eMG800 PRIB |
|||
|---|---|---|---|
| LED | Режим PRI | Режим E1R2 | Примечания |
| LD1 | Синхронизация ФАПЧ | Синхронизация ФАПЧ |
Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
| LD2 | Потеря сигнала от линии | Потеря сигнала отлинии | Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
| LD3 | Сигнал индикации аварийного состояния | Сигнал индикации аварийного состояния | Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
| LD4 | Дистанционная индикация аварийных стстояний | Ошибка цикловой синхронизации | Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
| LD5 | Множественные сбои кадров | Множественные сбои кадров | Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
| LD6 | Ошибка проверки избыточным циклическим кодом | Проверка избыточным циклическим кодом (ВКЛ.:включение, ВЫКЛ.:отключение) | Красный ВКЛ.:ошибка ВЫКЛ.:норм. |
| LD7 | Индикация штатной работы | Индикация штатной работы | Синий (мигает,используется) |
| LD8 | Индикация использования канала | Индикация использования канала | Синий ВКЛ.:канал используется ВЫКЛ.:все каналы в режиме ожидания |

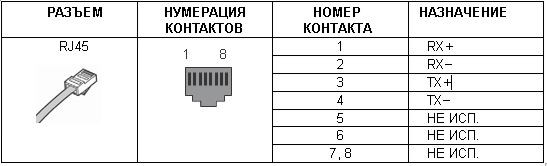

Назначение контактов на разъеме RJ45 при подключении ISDN PRI к плате PRIB
Плата PRIB поддерживает тональный набор (DTMF) и многочастотную сигнализацию MFC-R2 (на основе Рекомендации МСЭ-Т Q.440-480).

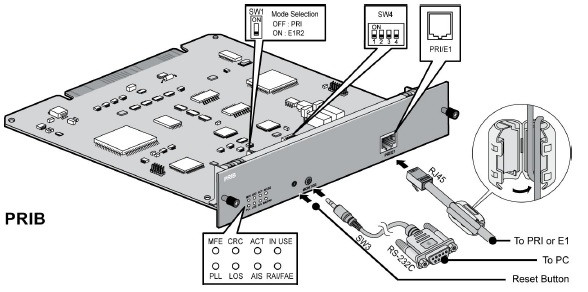

Установка платы PRIB в IP АТС
Плату PRIB можно устанавливать в универсальные слоты 1-6 любого KSU, кроме гнезда процессорной платы
| Основные атрибуты | |
|---|---|
| Производитель | LG-Ericsson |
| Страна производитель | Таиланд |
| Тип | Плата |
| Совместимость с базовыми блоками АТС | eMG800, iPECS-MG |
| Пользовательские характеристики | |
| Линии ISDN PRI | 1 |
- Цена: Цену уточняйте
