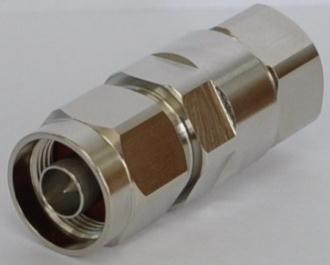

Коннектор N Male for 1/2'' для кабеля 1/2''
- В наличии
- Код: NM-1/2”L
2 600 ₸
Коннектор N Male for 1/2' применяется совместно с радиочастотным коаксиальным кабелем Feeder 1/2'', и его нередко можно увидеть в составе систем усиления сотовой связи, где применяется именно этот тип кабеля. Позволяет собрать воедино разрозненные элементы системы, надежно, качественно и без особых проблем.
Квалифицированные монтажники производят обжим данного разъема к кабелю, тем самым обеспечивается высокий уровень надежности. Разъём тоже не подводит – он рассчитан на длительный срок службы, сделан с учетом современных технологий, отличается качеством и великолепными эксплуатационными характеристиками.
Его внутренняя часть покрыта золотом, наружная – никелирована. Прокладка выступает в качестве диэлектрика. Эксплуатация подобных разъемов – это безопасно, удобно и недорого, а кроме того – эффективно, поскольку они не влияют негативным образом на работу сети в целом. Надежный элемент достоин немедленного приобретения!
Коннектор N Male for 1/2' обжимной, N-типа(male). Центральный контакт-штырь,
Вид покрытия центрального контакта-золото.
Сопротивление-50 Ом, Частота 0-11 ГГц, Материал покрытия корпуса - Никель, Диэлектрик-Делрин.
Соответствует спецификациям IEC 169-16, MIL-C-39012 и CECC 22210
Технические характиристики
|
|
Connector N-Male for 1/2” Low Loss Cable |
||||||||
|
Model Number |
NM-1/2”L |
||||||||
|
|
|||||||||
|
Interface |
|||||||||
|
According to |
IEC60169-16 |
||||||||
|
Electrical Specifications |
|||||||||
|
Impedance |
50 ohm |
||||||||
|
Frequency |
0-11GHz |
||||||||
|
VSWR |
≤1.08 (0-2.2GHz); ≤1.1 (0-3GHz) |
||||||||
|
Dielectric Strength |
≥2500V RMS, at sea level |
||||||||
|
Dielectric Resistance |
≥5000MΩ |
||||||||
|
Insertion Loss |
≤0.12dB (@2200MHz) |
||||||||
|
Center contact resistance |
≤1.0mΩ |
||||||||
|
Outer contact resistance |
≤0.25mΩ |
||||||||
|
PIM (900MHz, 1800MHz 2×20W) |
≤-160dBc |
||||||||
|
Mechanical Feature |
|||||||||
|
Mating cycles |
≥500 times |
||||||||
|
Termination cable retention |
≥500N |
||||||||
|
Apply with the electric cable |
1/2” low loss Feed Cable |
||||||||
|
Environmental parameters |
|||||||||
|
Temperature range |
-40℃ to +85℃ |
||||||||
|
Environmental standards |
RoHs |
||||||||
|
Material and plating |
|||||||||
|
Connector parts |
Material |
Plating |
|||||||
|
Outer contact |
Brass |
CuSnZn |
|||||||
|
Center contact |
Brass |
Ag |
|||||||
|
Fastener |
Brass |
Ni |
|||||||
|
Dielectric |
PTFE |
- |
|||||||
| Основные | |
|---|---|
| Производитель | Lintratek |
| Страна производитель | Китай |
| Тип | Разъем N-типа |
| Тип подключения | Винтовой |
| Применяемый кабель | Одножильный |
| Цвет | Серый |
| Пользовательские характеристики | |
| Материал покрытия корпуса | Никель |
| Диэлектрик | Дерлин |
| Вид покрытия центрального контакта | Золото |
| Конструктив | приямой, N-типа Female |
| Сопративление | 50 Ом |
| Частота | 0 - 11 Гц |
| Центральный контакт | Штырь |
| Тип монтажа центрального контакта | Обжим |
| Коаксиальный кабель | коаксиальный кабель 1/2'' |
| Вес | 0.41 г |
- Цена: 2 600 ₸
